Atuador Elétrico Rotativo Inteligente – Série Blue+ (TIR)
Nova geração de atuadores elétricos trazida ao Brasil pela TAG: grau de proteção IP67/68, opção à prova de explosão EXD, alto desempenho, baixo ruído e menor custo operacional.
- atuador elétrico para válvula
- atuador elétrico 1/4 de volta
- atuador elétrico rotativo
- atuador elétrico modulante 4-20 mA
- atuador elétrico inteligente
| Tipo | Atuador elétrico integral rotativo (1/4 de volta) |
|---|---|
| Torques | 50, 100, 200, 600, 800/1000 e 2000 Nm · 6000 Nm sob consulta |
| Tensões de alimentação | 24 Vcc · 110 Vca · 220 Vca 2F · 220/380/440 Vca 3F |
| Tempo de abertura | 25 a 60 s (0–90°) conforme torque · faixa de 10 a 180 s |
Como funciona
O Blue+ aciona qualquer equipamento de curso rotativo de 0 a 90° (ou 0 a 270°, opcional), como válvulas borboleta, esfera, macho e dampers. Um trem de engrenagens moderno gera torques de 50 a 2000 Nm, com tempos de abertura de 10 a 180 segundos conforme o modelo.

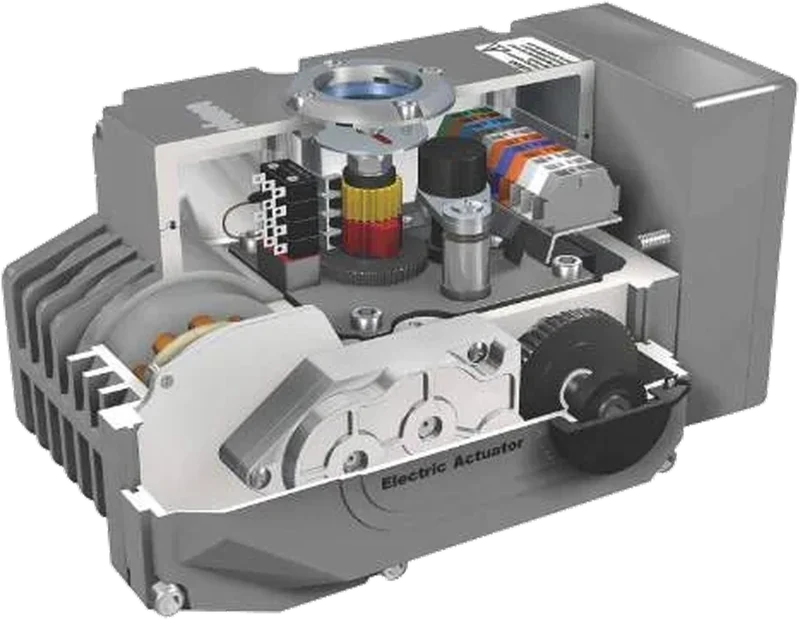

A carcaça em alumínio microfundido deixa o atuador leve e compacto. O motor é assíncrono, gaiola de esquilo blindado, classe F (135 °C), regime S4, com até 1200 partidas por hora.

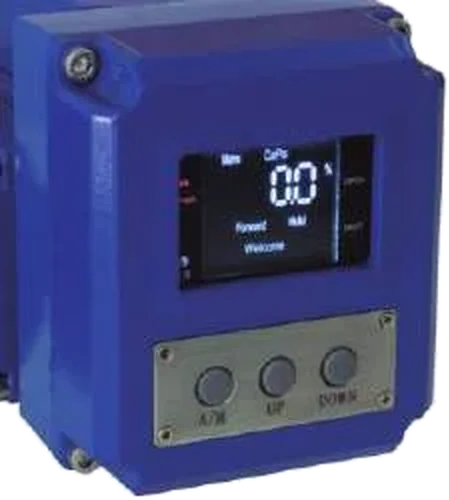

A configuração é não intrusiva: display LCD alfanumérico e botoeira magnética, sem abrir a tampa. A posição é lida por potenciômetro ou encoder absoluto, e um controle remoto permite operar e programar a até 10 m.
A montagem na válvula segue a ISO 5211, com conexão por quadrado ou chaveta (eixo de até 38 mm para 2000 Nm), e a régua de bornes simples agiliza a ligação.
Características
- Torques de 50 a 2000 Nm (até 6000 Nm sob consulta)
- Controle on-off ou modulante proporcional 4–20 mA / 0–10 Vcc
- Retransmissão de posição 4–20 mA ou 0–10 Vcc
- Display LCD alfanumérico com botoeira magnética
- Grau de proteção IP67 (IP68 opcional) · EXD opcional
- Volante de emergência com desacoplamento automático
- 2 micro switches SPDT para sinalização aberta/fechada
- Controle remoto para operação e programação a até 10 m
Ficha técnica
| Tipo | Atuador elétrico integral rotativo (1/4 de volta) |
|---|---|
| Torques | 50, 100, 200, 600, 800/1000 e 2000 Nm · 6000 Nm sob consulta |
| Tensões de alimentação | 24 Vcc · 110 Vca · 220 Vca 2F · 220/380/440 Vca 3F |
| Tempo de abertura | 25 a 60 s (0–90°) conforme torque · faixa de 10 a 180 s |
| Ângulo de abertura | 0–90° ±5% ou 0–270° ±5% |
| Controle proporcional | Entrada 4–20 mA ou 0–10 Vcc |
| Controle on-off | Contato digital |
| Sinal de retransmissão | 4–20 mA ou 0–10 Vcc |
| Temperatura de operação | -30 a +70 °C |
| Grau de proteção | IP67 · IP68 e à prova de explosão EXD opcionais |
| Micro switch | 2 SPDT 250 Vca 10 A (válvula aberta / fechada) |
| Motor | Assíncrono, gaiola de esquilo blindado, classe F (135 °C), regime S4, até 1200 partidas/h |
| Carcaça | Alumínio microfundido |
| Sensor de posição | Potenciômetro ou encoder absoluto |
| Montagem | ISO 5211 · quadrado ou chaveta (Ø máx. do eixo 38 mm para 2000 Nm) |
| Prensa-cabo | PG11 |
Dados do catálogo técnico TAG Válvulas. Outras configurações sob consulta.
Modelos e dados elétricos
| Torque | Potência | Tempo 0–90° | Peso | Furação base | Quadrado |
|---|---|---|---|---|---|
| 50 Nm | 10 W | 25 s | 2,7 kg | F05/F07 | 14×14 |
| 100 Nm | 25 W | 25 s | 5,1 kg | F05/F07 | 17×17 |
| 200 Nm | 40 W | 25 s | 8,7 kg | F07/F10 | 17×17 |
| 600 Nm | 90 W | 30 s | 9,4 kg | F07/F10 | 22×22 |
| 800/1000 Nm | 100 W | 50 s | 12,7 kg | F10/F12 | 27×27 |
| 2000 Nm | 100 W | 60 s | 12,7 kg | F10/F12 | 27×27 |
Disponível em 24 Vcc, 110 Vca, 220 Vca e 220/380/440 Vca trifásico. Torque de 6000 Nm sob consulta.
| Torque | 24 Vcc | 110 Vca | 220 Vca | 220 Vca 3F | 380 Vca 3F | 440 Vca 3F |
|---|---|---|---|---|---|---|
| 50 Nm | 1,5 | 0,24 | 0,15 | 0,15 | 0,15 | 0,07 |
| 100 Nm | 2,12 | 0,57 | 0,3 | 0,3 | 0,1 | 0,1 |
| 200 Nm | 0,63 | 0,6 | 0,35 | 0,35 | 0,35 | 0,19 |
| 600 Nm | 2,8 | 1,18 | 0,67 | 0,67 | 0,29 | 0,29 |
| 800/1000 Nm | 8,5 | 2,2 | 1,2 | 1,2 | 0,48 | 0,53 |
| 2000 Nm | 9 | 2,2 | 1,2 | 1,2 | 0,48 | 0,53 |
Dimensões
| Modelo | H | L | W | W1 | F1/F2 | □Q | M | Prensa-cabo |
|---|---|---|---|---|---|---|---|---|
| 50 Nm | 137 | 166 | 144 | 234 | F05/F07 | 14 | 20 | PG11 |
| 100 Nm | 151 | 215 | 166 | 255 | F05/F07 | 17 | 30 | PG11 |
| 200 Nm | 175 | 261 | 187 | 279 | F07/F10 | 17 | 30 | PG11 |
| 600 Nm | 175 | 261 | 187 | 320 | F07/F10 | 22 | 30 | PG11 |
| 800/1000 Nm | 170 | 307 | 210 | 334 | F10/F12 | 27 | 30 | PG11 |
| 2000 Nm | 190 | 307 | 210 | 334 | F10/F12 | 27 | 30 | PG11 |
Chaveta: Ø máximo do eixo da válvula de 38 mm para torque de 2000 Nm. Adaptadores de redução opcionais: 27×22, 27×17, 22×17, 22×14, 17×14, 17×11, 14×11, 14×09, 11×09.
Esquema de ligação
Ligação por régua de bornes única: alimentação, sinal de controle 4–20 mA, retransmissão de posição, comandos remotos (abrir, fechar, parar) e contatos de retorno de status.
| Borne | Função |
|---|---|
| 1 | 220/380/440 Vca |
| 2 | 220/380/440 Vca |
| 3 | 380/440 Vca |
| 4 | Entrada 4–20 mA + |
| 5 | Entrada 4–20 mA − |
| 6 | Saída 4–20 mA + |
| 7 | Saída 4–20 mA − |
| 8 | 24 Vcc − |
| 9 | 24 Vcc + |
| 10 | Fechamento remoto |
| 11 | Abertura remota |
| 12 | Parada remota |
| 13 | Comum |
| 14 | Retorno: totalmente aberta |
| 15 | Retorno: totalmente fechada |
| 16 | Retorno: falha |
| 17 | Retorno: status |
Aplicações
- Válvulas borboleta
- Válvulas esfera
- Válvulas macho
- Dampers
- Saneamento
- Utilidades industriais
Perguntas frequentes
Qual torque devo escolher?
O torque do atuador deve superar o torque máximo da válvula na pior condição de pressão, com margem de segurança. Para as válvulas VCEOS, a TAG publica a tabela de torques por diâmetro e diferencial de pressão. Envie o modelo e as condições da válvula que fazemos a seleção.
O Blue+ funciona sem ar comprimido?
Sim. É totalmente elétrico, ideal para locais sem rede de ar ou distantes da casa de compressores.
Posso usar em controle modulante?
Sim. Ele recebe 4–20 mA ou 0–10 Vcc, posiciona a válvula proporcionalmente e retransmite a posição real ao sistema de controle.
Há modelos para área classificada?
Sim. A versão à prova de explosão EXD é opcional. Informe a classificação da área no pedido.
