Válvula de Controle Esfera Orifício Segmentado – Série VCEOS
Projetada pela TAG para controle de processos: o orifício segmentado proporciona controle preciso da variável de processo e ainda protege a sede e o mancal de desgaste, garantindo excelente estanqueidade em qualquer aplicação.
- válvula de controle esfera segmentada
- válvula esfera orifício segmentado
- VCEOS
- válvula V-ball
- válvula de controle rotativa
| Séries | VCEOS 100 tripartida classe 300 · VCEOS 150 bipartida classe 150 · VCEOS 300 bipartida classe 300 |
|---|---|
| Tamanhos | 1/2", 3/4", 1", 1.1/2", 2", 2.1/2", 3", 4" e 6" (acima sob consulta) |
| Classe de pressão e temperatura | ASME B16.34 classes 150 e 300 |
| Classe de vazamento | Classe VI (ANSI/FCI 70-2) |
Como funciona

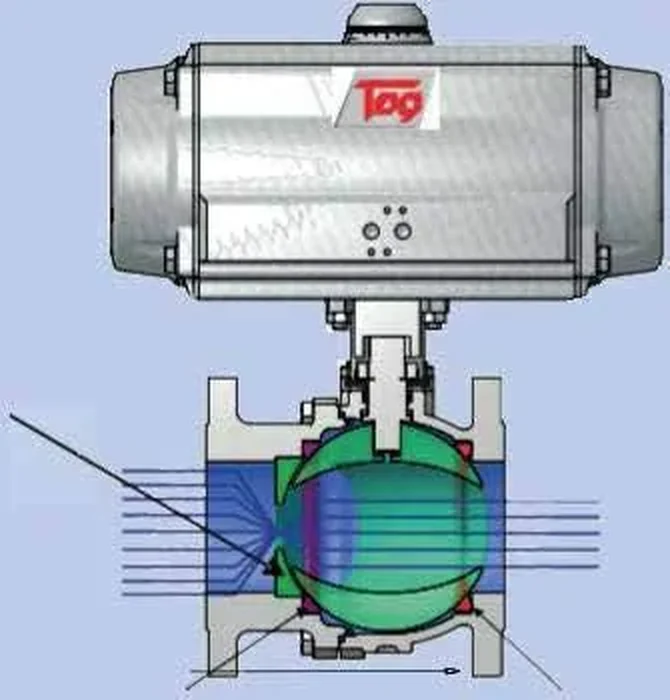

A VCEOS é uma válvula de controle do tipo esfera em que um orifício segmentado, montado junto à esfera, define a passagem do fluido. Ao girar de 0° a 90°, a área livre cresce de acordo com o desenho do orifício, gerando a curva de vazão desejada: linear, igual porcentagem ou split range.
O orifício é intercambiável e fabricado em aço inox revestido com cromo duro. A sede e o mancal em material AT (PTFE + carbono + grafite) garantem vedação classe VI e resistência à abrasão e a altas temperaturas.
A engenharia da TAG dimensiona cada válvula com software dedicado, que calcula ruído (IEC 60534-8-3 e 8-4), índice de cavitação (ISA RP75.23), Cv e estado de fluxo (ANSI/ISA 75.01.01).
Características
- Rangeabilidade de 1:150
- Orifício segmentado intercambiável
- Temperatura de operação de -20 °C a +220 °C
- Controle proporcional preciso e contínuo
- Líquidos, gases e vapor
- Delta P máximo de operação de 25 kg/cm²
- Vedação classe VI (ANSI/FCI 70-2)
- Esfera e orifício em inox com cromo duro
Ficha técnica
| Séries | VCEOS 100 tripartida classe 300 · VCEOS 150 bipartida classe 150 · VCEOS 300 bipartida classe 300 |
|---|---|
| Tamanhos | 1/2", 3/4", 1", 1.1/2", 2", 2.1/2", 3", 4" e 6" (acima sob consulta) |
| Classe de pressão e temperatura | ASME B16.34 classes 150 e 300 |
| Classe de vazamento | Classe VI (ANSI/FCI 70-2) |
| Tipos de orifício | Linear, igual porcentagem, split range, baixo ruído e anticavitante |
| Material do corpo | Aço inox CF8, CF8M, CF3, CF3M · aço carbono WCB · outros sob consulta |
| Material da esfera | Aço inox CF8 ou CF8M revestido com cromo duro |
| Material do orifício | Aço inox CF8 ou CF8M revestido com cromo duro |
| Mancal e sede | AT (PTFE + carbono + grafite) · PEEK e PTFE sob consulta |
| Conexões | Flangeada ASME B16.5 · BSP · BSPT (BS EN 10226-1) · NPT · BW · SW (ISO 17292) |
| Temperatura de operação | -20 °C a +220 °C |
| Delta P máximo | 25 kg/cm² |
| Rangeabilidade | 1:150 |

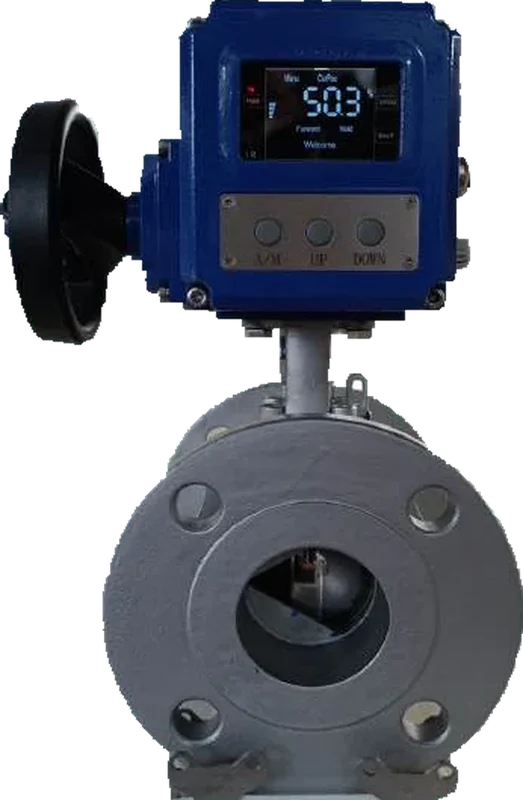

| Acionamento | Atuador pneumático pinhão-cremalheira (dupla ação ou retorno por mola), atuador elétrico ou eixo livre |
| Posicionador | Fornecido conforme especificação do cliente |
| Acessórios | Solenoides, chaves fim de curso e sistema de monitoramento |
Dados do catálogo técnico TAG Válvulas. Outras configurações sob consulta.
Tipos de orifício segmentado
- Linear. A vazão varia proporcionalmente com o curso da válvula.
- Igual porcentagem. A vazão varia proporcionalmente ao aumento percentual do curso da válvula.
- Split range. No início do curso a vazão controlada é mínima e, a partir de um valor do curso, aumenta exponencialmente.
- Baixo ruído e anticavitante. Disponível com característica inerente linear.
Coeficiente de vazão (Cv)
Valores de Cv por diâmetro, orifício e posição de abertura. Use para uma pré-seleção; o dimensionamento final é feito pela engenharia da TAG com os dados do processo.
| Válvula | Orifício | 10% (9°) | 50% (45°) | 100% (90°) |
|---|---|---|---|---|
| 1/2" | P15 / L15 | 0,02 | 0,45 | 1,34 |
| P30 / L30 | 0,02 | 0,55 | 2,50 | |
| P60 / L60 | 0,02 | 0,84 | 5,37 | |
| P90 / L90 | 0,02 | 0,92 | 6,40 | |
| 3/4" | P15 / L15 | 0,02 | 0,70 | 3,82 |
| P30 / L30 | 0,02 | 0,67 | 3,04 | |
| P60 / L60 | 0,02 | 0,97 | 6,74 | |
| P90 / L90 | 0,02 | 1,42 | 10,46 | |
| 1" | P15 / L15 | 0,02 | 1,04 | 4,32 |
| P30 / L30 | 0,02 | 1,58 | 7,26 | |
| P60 / L60 | 0,02 | 2,27 | 15,50 | |
| P90 / L90 | 0,02 | 3,50 | 19,70 | |
| 1.1/2" | P15 / L15 | 0,02 | 2,35 | 11,06 |
| P30 / L30 | 0,02 | 3,51 | 16,28 | |
| P60 / L60 | 0,02 | 5,59 | 37,51 | |
| P90 / L90 | 0,02 | 8,74 | 57,75 | |
| 2" | P15 / L15 | 0,02 | 3,36 | 15,80 |
| P30 / L30 | 0,02 | 5,65 | 26,50 | |
| P60 / L60 | 0,02 | 9,32 | 61,60 | |
| P90 / L90 | 0,02 | 11,65 | 77,00 | |
| 2.1/2" | P15 / L15 | 0,02 | 4,10 | 21,00 |
| P30 / L30 | 0,02 | 8,20 | 39,00 | |
| P60 / L60 | 0,02 | 15,70 | 100,00 | |
| P90 / L90 | 0,02 | 19,00 | 130,00 | |
| 3" | P15 / L15 | 0,02 | 6,10 | 24,40 |
| P30 / L30 | 0,02 | 10,20 | 54,20 | |
| P60 / L60 | 0,02 | 18,60 | 124,60 | |
| P90 / L90 | 0,02 | 26,00 | 230,00 | |
| 4" | P15 / L15 | 0,02 | 17,90 | 45,00 |
| P30 / L30 | 0,02 | 16,10 | 89,80 | |
| P60 / L60 | 0,02 | 28,80 | 200,00 | |
| P90 / L90 | 0,02 | 42,00 | 380,00 | |
| 6" | P15 / L15 | 1,00 | 43,00 | 95,00 |
| P30 / L30 | 1,00 | 55,10 | 195,70 | |
| P60 / L60 | 1,00 | 69,30 | 395,00 | |
| P90 / L90 | 1,00 | 99,30 | 944,00 |
Cv para tubulação de mesmo diâmetro da válvula. A tabela completa, com tubulações maiores, está no catálogo em PDF. Outros diâmetros sob consulta.
Tabela de torques
| Bitola | ΔP 2 | ΔP 3 | ΔP 4 | ΔP 5 | ΔP 6 | ΔP 7 | ΔP 8 | ΔP 9 | ΔP 10 |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" (15 mm) | 9,2 | 9,6 | 10,0 | 10,2 | 10,6 | 11,0 | 11,4 | 11,6 | 12,0 |
| 3/4" (20 mm) | 12,0 | 12,2 | 12,6 | 12,8 | 13,0 | 13,2 | 13,6 | 13,8 | 14,0 |
| 1" (25 mm) | 14,8 | 15,0 | 15,2 | 16,6 | 15,8 | 16,0 | 16,2 | 16,6 | 16,8 |
| 1.1/2" (40 mm) | 36,0 | 36,4 | 37,0 | 37,8 | 38,0 | 38,4 | 39,0 | 39,8 | 40,0 |
| 2" (50 mm) | 55,0 | 55,6 | 56,0 | 56,6 | 57,0 | 57,6 | 58,0 | 58,6 | 59,0 |
| 2.1/2" (65 mm) | 91,5 | 93,0 | 94,5 | 96,0 | 97,5 | 99,0 | 100,5 | 102,0 | 103,5 |
| 3" (80 mm) | 133,5 | 135,6 | 136,8 | 139,8 | 141,9 | 143,7 | 145,8 | 147,9 | 150,0 |
| 4" (100 mm) | 272,4 | 274,2 | 276,2 | 277,2 | 279,9 | 281,7 | 283,8 | 285,6 | 287,4 |
| 6" (150 mm) | 472,5 | 475,2 | 477,9 | 480,6 | 461,1 | 483,3 | 488,4 | 491,1 | 493,8 |
ΔP em kg/cm². Para sede em PEEK, multiplique por 1,5 até 2" e por 2,0 nos diâmetros maiores. Bitolas acima de 6" sob encomenda.
Como especificar · chave de codificação
Tipo / classe
- VCEOS 100 — tripartida classe 300
- VCEOS 150 — bipartida classe 150
- VCEOS 300 — bipartida classe 300
Corpo + tampa
- 2 — WCB
- 4 — CF8
- 5 — CF3
- 6 — CF8M
- 7 — CF3M
Esfera + haste + orifício
- 4 — CF8 / 304
- 6 — CF8M / 316
Orifício + vedação
- 00 a 03 — P15, P30, P60, P90 + AT
- 20 a 23 — L15, L30, L60, L90 + AT
- 40 — CvT
- 60 — BxR
- 80 — SR69 + AT
- 81 — SR19 + AT
Extremidades
- 1 — BSP
- 2 — BSPT
- 3 — NPT
- 4 — BW
- 5 — SW
- 8 — Flanges ANSI
Tamanho
- 05 — 1/2"
- 08 — 3/4"
- 10 — 1"
- 15 — 1.1/2"
- 20 — 2"
- 25 — 2.1/2"
- 30 — 3"
- 40 — 4"
- 60 — 6"
Acionamento
- 5 — Atuador pneumático
- 6 — Atuador elétrico
- 7 — Eixo livre
VCEOS150-6-6-01-8-15-5Válvula de controle flangeada tipo esfera bipartida, classe 150 · corpo e tampa em CF8M · esfera, haste e orifício em CF8M (316) revestidos com cromo duro · orifício igual porcentagem P30 com vedação AT · flange ANSI · 1.1/2" · atuador pneumático.
Aplicações
- Mineração
- Siderurgia
- Química
- Petroquímica
- Papel e celulose
- Alimentos
- Farmacêutica
- Açúcar e álcool
Perguntas frequentes
Qual tipo de orifício escolher?
Depende do comportamento do processo. O linear (L) é indicado quando a queda de pressão na válvula é praticamente constante. O igual porcentagem (P) é o mais usado em malhas de vazão e pressão com variação de carga. O split range (SR) atende faixas muito amplas, e os orifícios BxR e CvT são usados para reduzir ruído e cavitação. A engenharia da TAG faz essa seleção no dimensionamento.
Quais dados preciso enviar para o dimensionamento?
Fluido e estado físico, diâmetro e espessura da tubulação na entrada e na saída e as condições de operação: pressões de entrada e saída, temperatura, vazão, densidade relativa, relação de calores específicos, pressão de vapor, temperatura crítica, viscosidade, pH e porcentagem de sólidos em suspensão. Informe também o delta P de fechamento.
A TAG fornece a válvula com posicionador?
Sim. A VCEOS é fornecida com o posicionador especificado pelo cliente e pode receber solenoides, chaves fim de curso e sistemas de monitoramento.
Qual a diferença entre as séries VCEOS 100, 150 e 300?
A VCEOS 100 tem corpo tripartido classe 300, de 1/2" a 2", com extremidades rosca, solda ou flange. As VCEOS 150 e 300 têm corpo bipartido flangeado, classes 150 e 300, de 1/2" a 6".
