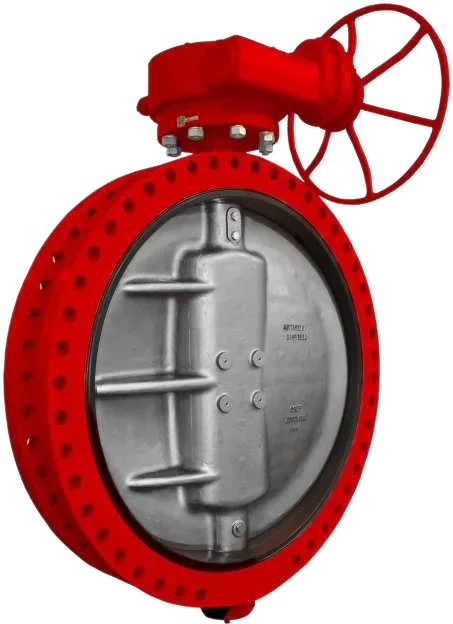

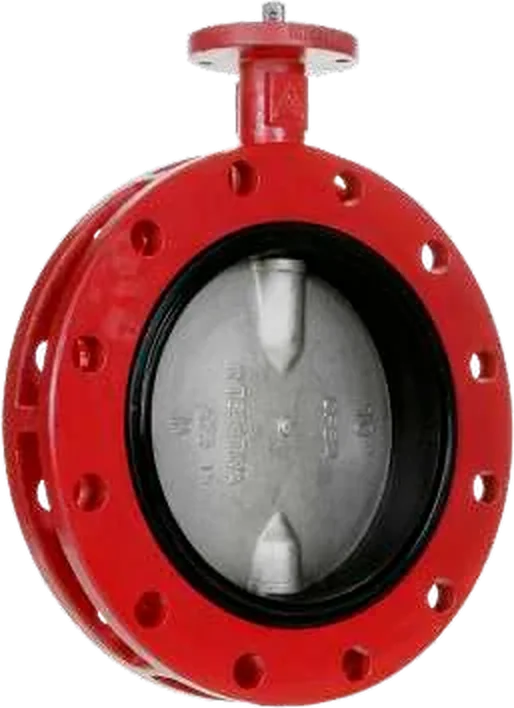

Válvula Borboleta Concêntrica API 609 – Séries NE, NF, NP, NT e DS
Excelente desempenho, manutenção simples, componentes intercambiáveis e longa vida útil, de 1.1/2" a 24". Inclui a linha excêntrica Série RS.
- válvula borboleta concêntrica
- válvula borboleta API 609
- válvula borboleta lug
- válvula borboleta flangeada
- válvula borboleta grande diâmetro
| Norma de construção | API 609 categoria A |
|---|---|
| Face a face | API 609 cat. A · ISO 5752 col. 20 · MSS SP-67 |
| Diâmetros | NE/NP: 1.1/2" a 12" · NF/NT: 14" a 24" |
| Extremidade | Wafer, lug ou flangeada · corpo longo ou curto |
Como funciona

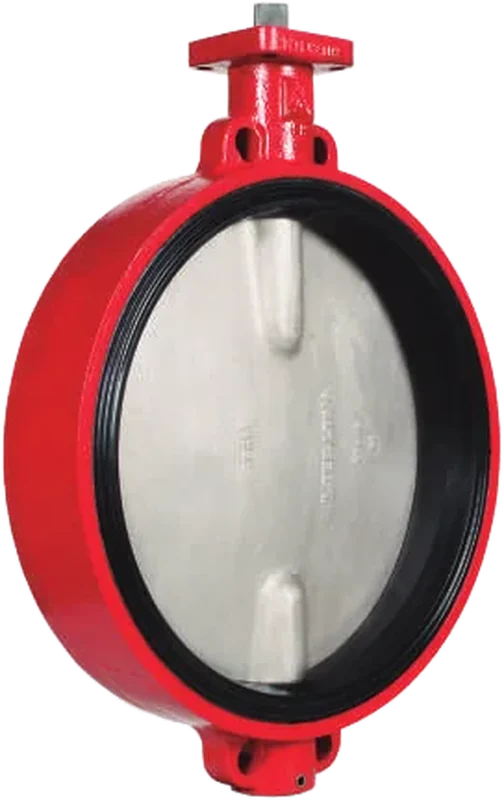

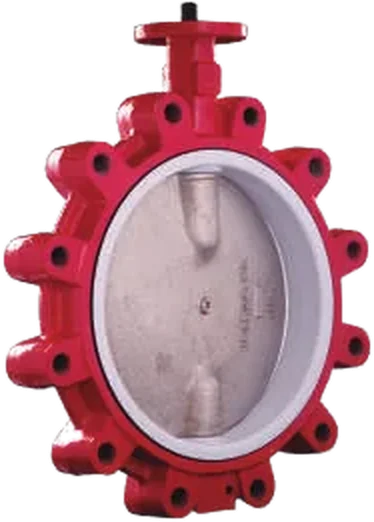

O corpo é fundido em monobloco, nos tipos wafer, lug ou flangeado. O pescoço longo permite isolar termicamente a tubulação.
A sede reveste totalmente o corpo e se estende até as faces, fazendo a vedação com os flanges sem necessidade de junta. Nas séries NP e NT o elastômero é vulcanizado em um anel rígido, formando um cartucho fácil de trocar e resistente a vácuo.
O disco de perfil fino, com borda polida, dá mais Cv, baixo torque e vida longa à sede. A ligação disco-haste é por encaixe quadrado, sem pinos ou parafusos, e a haste tem sistema antiexpulsão. O flange de topo segue ISO 5211 e DIN 3337.
Características
- Construção API 609 categoria A
- Séries NE e NP de 1.1/2" a 12" · NF e NT de 14" a 24"
- Corpo wafer, lug ou flangeado, longo ou curto
- Sede tipo cartucho nas séries NP e NT
- Disco de perfil fino: maior Cv e menor perda de carga
- Haste sem pinos, com sistema antiexpulsão
- Mancais em polipropileno ou bronze
- Flange de topo ISO 5211 / DIN 3337
Ficha técnica
| Norma de construção | API 609 categoria A |
|---|---|
| Face a face | API 609 cat. A · ISO 5752 col. 20 · MSS SP-67 |
| Diâmetros | NE/NP: 1.1/2" a 12" · NF/NT: 14" a 24" |
| Extremidade | Wafer, lug ou flangeada · corpo longo ou curto |
| Limites de pressão | NE/NF: 50 a 250 psi · NP/NT: 100 a 150 psi |
| Corpo | Ferro nodular ASTM A536 · aço carbono A216 WCB · inox A351 CF8M · bronze alumínio · inox duplex |
| Disco | Ferro nodular (com E-CTFE, nylon ou níquel) · inox CF8M/CF8 · bronze alumínio · inox duplex · encapsulado em PTFE |
| Sede | NBR (Buna-N), neoprene, EPDM, hypalon, Viton, Buna GA-1, SBR, nitrílica carboxilada, PTFE |
| Haste | Inox A276 410 (padrão), 316/316L, 17-4PH |
| Mancais | Polipropileno (NE e NP) · bronze (NF e NT) |
| Acionamento | Alavanca, caixa redutora, atuador pneumático ou elétrico |
Dados do catálogo técnico TAG Válvulas. Outras configurações sob consulta.
Torque de operação (Nm)
Valores orientativos com água a 20 °C e velocidade até 4,5 m/s.
| Série / CWP | 1.1/2" | 2" | 2.1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
|---|---|---|---|---|---|---|---|---|---|---|
| NE · 50 psi | – | 8 | 8 | 10 | 12 | 16 | 20 | 40 | 79 | 131 |
| NE · 150 psi | 12 | 12 | 12 | 22 | 30 | 51 | 62 | 113 | 203 | 339 |
| NE · 250 psi | 12 | 25 | 37 | 58 | 86 | 135 | 173 | 288 | 466 | 791 |
| NP · 100/150 psi | 12 | 20 | 25 | 30 | 95 | 140 | 170 | 300 | 470 | 550 |
| Série / CWP | 14" | 16" | 18" | 20" | 24" |
|---|---|---|---|---|---|
| NF · 50 psi | 188 | 316 | 384 | 565 | 950 |
| NF · 150 psi | 509 | 735 | 950 | 1220 | 2220 |
| NF · 250 psi | 1486 | 1978 | 2430 | 3006 | 5650 |
| NT · 100/150 psi | 760 | 1040 | 1390 | 1860 | 2900 |
Dimensões e pesos
| DN | A | B | C | D | Flange ISO 5211 |
|---|---|---|---|---|---|
| 1.1/2" | 33 | 130 | 191 | 88 | F05 |
| 2" | 44 | 143 | 216 | 102 | F05/F07 |
| 2.1/2" | 47 | 156 | 235 | 121 | F05/F07 |
| 3" | 47 | 162 | 248 | 133 | F05/F07 |
| 4" | 54 | 181 | 281 | 172 | F05/F07 |
| 5" | 57 | 197 | 310 | 194 | F07 |
| 6" | 57 | 210 | 334 | 219 | F07 |
| 8" | 63 | 240 | 397 | 276 | F07/F10 |
| 10" | 71 | 286 | 476 | 337 | F10 |
| 12" | 81 | 310 | 552 | 406 | F10 |
| 14" | 77 | 350 | 641 | 432 | F12 |
| 16" | 99 | 375 | 676 | 486 | F12 |
| 18" | 112 | 401 | 743 | 546 | F14 |
| 20" | 125 | 427 | 794 | 603 | F14 |
| 24" | 152 | 491 | 914 | 718 | F16 |
| Tipo | 1.1/2" | 2" | 2.1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
|---|---|---|---|---|---|---|---|---|---|---|
| Wafer | 1,5 | 2,5 | 4 | 4,5 | 5 | 7 | 9 | 13 | 20 | 34 |
| Lug | 2 | 3 | 4,5 | 5 | 7,5 | 11 | 13 | 18,5 | 29 | 43,5 |
| Flangeado | – | – | – | – | – | – | 16 | 26 | 38 | 58,5 |
Aplicações
- Saneamento
- Água de resfriamento
- Mineração
- Papel e celulose
- Química
- Utilidades industriais
Perguntas frequentes
Qual a diferença entre as séries NE, NP, NF e NT?
NE e NP cobrem de 1.1/2" a 12" e NF e NT de 14" a 24". NP e NT usam sede tipo cartucho (elastômero vulcanizado em anel rígido), mais fácil de trocar e resistente a vácuo. NE e NF trabalham até 250 psi.
Precisa de junta entre a válvula e o flange?
Não. A sede se estende até as faces do corpo e faz a vedação com os flanges da tubulação.
Há opção excêntrica?
Sim. A Série RS é a versão excêntrica, para aplicações com maior pressão e temperatura. Consulte a TAG.
Precisa especificar uma válvula?
Envie os dados do seu processo. A engenharia da TAG indica a válvula, o atuador e os acessórios certos para a sua aplicação.
