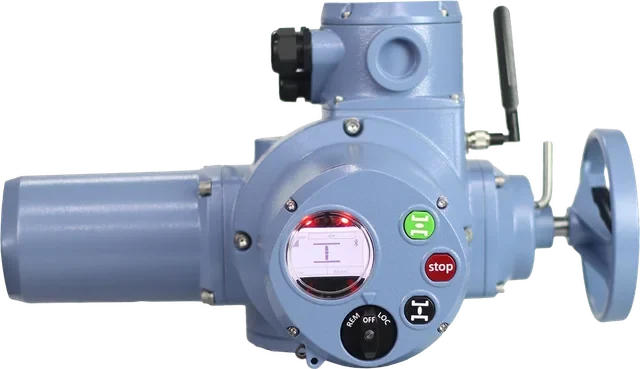

Atuador Elétrico Multivoltas – Linha AEMT
Atuadores multivoltas robustos para válvulas gaveta, globo, borboleta e esfera de grandes diâmetros, comportas e dampers, com todas as opções de tensão e protocolos de comunicação.
- atuador elétrico multivoltas
- atuador elétrico para válvula gaveta
- atuador elétrico para comporta
- atuador multivoltas inteligente
- atuador elétrico ISO 5210
| Tipo | Atuador elétrico multivoltas |
|---|---|
| Torques | 50 a 900 Nm direto · até 200.000 Nm com caixa redutora |
| Velocidade (60 Hz) | Básico: 21, 29, 43, 57, 86 rpm · integral e inteligente: até 115 e 173 rpm |
| Temperatura ambiente | -30 a 70 °C |
Como funciona
O atuador multivoltas executa várias voltas no eixo de saída, o que aciona válvulas de haste ascendente, como gaveta e globo, e comportas. Com caixa redutora, aciona também borboletas e esferas de grande porte.
Os torques diretos vão de 50 a 900 Nm e podem chegar a 200.000 Nm com caixa redutora. As velocidades de saída vão de 21 a 173 rpm, conforme o modelo e a versão.
As versões integral e inteligente usam encoder absoluto, display LCD, seletor local/remoto, botões não intrusivos, proteção elétrica completa e comunicação Modbus, Profibus-DP ou HART. Há versão Wi-Fi (IoT), à prova de explosão e com bateria para falha segura.
Características
- Torques de 50 a 900 Nm direto · até 200.000 Nm com redutor
- Velocidades de 21 a 173 rpm
- Modelos básico, integral e inteligente
- Controle on-off ou modulante 4–20 mA, 0–10 V ou 2–10 V
- Modbus, Profibus-DP e HART · versão IoT (Wi-Fi)
- IP67 (IP68 opcional) no básico · IP68 nos demais
- Encoder absoluto e display LCD com % de abertura e torque
- Montagem ISO 5210 (tipo A ou B) ou JB 2920
Ficha técnica
| Tipo | Atuador elétrico multivoltas |
|---|---|
| Torques | 50 a 900 Nm direto · até 200.000 Nm com caixa redutora |
| Velocidade (60 Hz) | Básico: 21, 29, 43, 57, 86 rpm · integral e inteligente: até 115 e 173 rpm |
| Temperatura ambiente | -30 a 70 °C |
| Ruído | < 75 dB a 1 m |
| Grau de proteção | Básico IP67 (IP68 opcional) · integral e inteligente IP68 |
| Montagem | ISO 5210 (tipo A ou B) ou JB 2920 |
| Motor | Isolamento classe F com controle duplo de temperatura |
| Ciclo de trabalho | On-off: S2 15 min (< 600 partidas/h) · modulante: S4 25% |
| Tensões | Trifásico 380 e 440 Vca · monofásico 220 Vca · outras sob consulta |
| Sinal modulante | 4–20 mA, 0–10 V ou 2–10 V · impedância 150 Ω · zona morta < 2% |
| Feedback | Básico: fim de curso, torque e potenciômetro · integral/inteligente: 5 contatos programáveis + falha, 4–20 mA |
| Cabos elétricos | 2" NPT 3/4 e 1" NPT (opcional 3 ou 4 entradas) |
Dados do catálogo técnico TAG Válvulas. Outras configurações sob consulta.
Tabela de torques
Torque máximo de saída (Nm) por modelo e rotação, versão trifásica on-off.
| Modelo | 21 rpm | 29 rpm | 43 rpm | 57 rpm | 86 rpm | 115 rpm | 173 rpm | Eixo máx. |
|---|---|---|---|---|---|---|---|---|
| AEMT05 | 50 | 50 | 50 | 50 | 40 | – | – | < 30 mm |
| AEMT10 | 100 | 100 | 100 | 100 | 70 | 50 | 40 | < 30 mm |
| AEMT15 | 150 | 150 | 150 | 120 | 100 | 75 | 60 | < 30 mm |
| AEMT20 | 200 | 200 | 200 | 200 | 170 | 150 | 100 | < 42 mm |
| AEMT30 | 300 | 300 | 300 | 250 | 200 | 170 | 120 | < 42 mm |
| AEMT40 | 400 | 400 | 350 | 300 | 250 | 230 | 150 | < 42 mm |
| AEMT50 | 500 | 500 | 500 | 500 | 400 | 300 | 200 | < 50 mm |
| AEMT60 | 610 | 610 | 610 | 550 | 450 | 330 | 260 | < 50 mm |
| AEMT90 | 900 | 900 | 750 | 600 | 480 | 350 | – | < 50 mm |
Versões monofásicas e modulantes têm torques próprios; consulte a TAG.
Comparação entre versões
| Função | Básico | Integral | Inteligente |
|---|---|---|---|
| Controle on-off | ✔ | ✔ | ✔ |
| Controle modulante | – | ✔ | ✔ |
| Indicador mecânico local | ✔ | – | – |
| LCD com % de abertura | – | ✔ | ✔ |
| LCD com indicação de torque | – | – | ✔ |
| Encoder absoluto | – | ✔ | ✔ |
| Seletor local/remoto e controle remoto | – | ✔ | ✔ |
| Proteção contra perda de fase e travamento | – | ✔ | ✔ |
| Modbus, Profibus, HART | – | ✔ | ✔ |
| Ajuste de limite de torque | – | – | ✔ |
| Datalog de operação | – | – | ✔ |
Como especificar
| Campo | Opções |
|---|---|
| Tamanho | 005, 010, 015, 020, 030, 040, 050, 060, 090 |
| Rotação | R21, R29, R43, R57, R86, R115, R173 |
| Tipo | STA standard · ITG integral · INT inteligente · IOT Wi-Fi |
| Grau de proteção | 0 IP67 · 1 IP68 |
| Protocolo | vazio sem protocolo · H HART · P Profibus · M Modbus |
| Controle | 0 on-off · 1 proporcional |
| Tensão | A 220 Vca · B 24 Vcc · C 110 Vca · F 12 Vcc · G 220 Vca 3F · H 380 Vca 3F · I 440 Vca 3F |
Aplicações
- Válvulas gaveta
- Válvulas globo
- Borboleta e esfera de grande diâmetro
- Válvulas macho
- Comportas
- Dampers
Perguntas frequentes
Quando usar multivoltas em vez de 1/4 de volta?
O multivoltas é para válvulas de haste ascendente (gaveta e globo) e comportas. Para borboletas e esferas, usa-se o 1/4 de volta ou o multivoltas com caixa redutora em grandes diâmetros.
O AEMT pode automatizar uma válvula manual existente?
Sim, desde que a interface seja compatível com ISO 5210. A TAG avalia o torque, o diâmetro do eixo e o tipo de acoplamento (A ou B).
