Atuador Elétrico Standard Rotativo On-Off – Série Blue (TSR)
A versão standard on-off da nova geração de atuadores elétricos TAG: robusta, simples de ligar e com indicação mecânica local da posição.
- atuador elétrico on-off
- atuador elétrico 1/4 de volta
- atuador elétrico para válvula borboleta
- atuador elétrico para válvula esfera
- atuador elétrico 24 Vcc
| Tipo | Atuador elétrico standard rotativo, 1/4 de volta |
|---|---|
| Torques | 50, 100, 200, 600, 800/1000 e 2000 Nm |
| Tensões | 12/24 Vcc · 110 e 220 Vca monofásico · 220/380/440 Vca trifásico |
| Tempo de abertura | 25 a 60 s (0–90°) conforme torque |
Como funciona

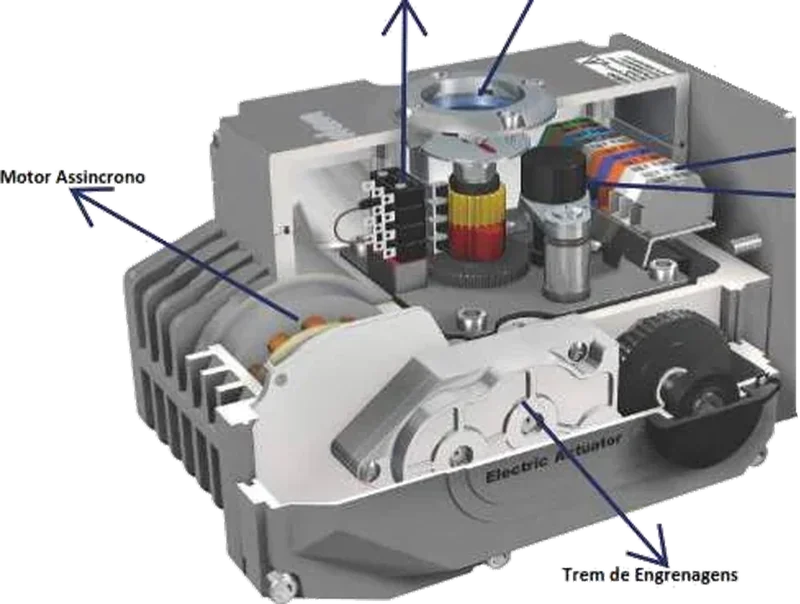

O TSR aciona equipamentos de curso rotativo de 0 a 90°, como válvulas borboleta, esfera, macho e dampers. Um trem de engrenagens moderno entrega torques de 50 a 2000 Nm (4000 e 6000 Nm sob consulta).
A carcaça em alumínio microfundido é leve e compacta. O motor assíncrono, gaiola de esquilo blindado, classe F (135 °C), trabalha em regime S2 com até 600 partidas por hora.
A ligação é feita em régua de bornes simples, e a base ISO 5211 com quadrado ou chaveta (eixo até 38 mm) permite acoplamento rápido. Dois micro switches sinalizam válvula aberta e fechada.
Características
- Torques de 50 a 2000 Nm (4000 e 6000 Nm sob consulta)
- Controle on-off com retorno por 2 micro switches
- Tensões de 12/24 Vcc, 220 Vca e 220/380/440 Vca trifásico
- Grau de proteção IP67/68 · EXD opcional
- Indicador local mecânico de posição
- Volante de emergência com desacoplamento automático
- Montagem ISO 5211, quadrado ou chaveta
- Retorno 4–20 mA sob consulta
Ficha técnica
| Tipo | Atuador elétrico standard rotativo, 1/4 de volta |
|---|---|
| Torques | 50, 100, 200, 600, 800/1000 e 2000 Nm |
| Tensões | 12/24 Vcc · 110 e 220 Vca monofásico · 220/380/440 Vca trifásico |
| Tempo de abertura | 25 a 60 s (0–90°) conforme torque |
| Ângulo de abertura | 0–90° ±5% |
| Sinal de controle | On-off |
| Sinal de retorno | 2 micro switches SPDT 250 Vca 10 A |
| Temperatura de operação | -30 a +90 °C |
| Grau de proteção | IP67/68 · à prova de explosão EXD opcional |
| Motor | Assíncrono, gaiola de esquilo blindado, classe F, regime S2, até 600 partidas/h |
| Montagem | ISO 5211 · chaveta Ø máx. 38 mm |
Dados do catálogo técnico TAG Válvulas. Outras configurações sob consulta.
Modelos e dados elétricos
| Torque | Potência | Tempo 0–90° | Peso | Furação base | Quadrado |
|---|---|---|---|---|---|
| 50 Nm | 10 W | 25 s | 2,7 kg | F05/F07 | 14×14 |
| 100 Nm | 25 W | 25 s | 5,1 kg | F05/F07 | 17×17 |
| 200 Nm | 40 W | 25 s | 8,7 kg | F07/F10 | 22×22 |
| 600 Nm | 90 W | 30 s | 9,4 kg | F07/F10 | 22×22 |
| 800/1000 Nm | 100 W | 50 s | 12,7 kg | F10/F12 | 27×27 |
| 2000 Nm | 100 W | 60 s | 12,7 kg | F10/F12 | 27×27 |
| Torque | 24 Vcc | 110 Vca | 220 Vca | 220 Vca 3F | 380 Vca 3F | 440 Vca 3F |
|---|---|---|---|---|---|---|
| 50 Nm | 1,5 | 0,24 | 0,15 | 0,15 | 0,15 | 0,07 |
| 100 Nm | 2,12 | 0,57 | 0,3 | 0,3 | 0,1 | 0,1 |
| 200 Nm | 0,63 | 0,6 | 0,35 | 0,35 | 0,35 | 0,19 |
| 600 Nm | 2,8 | 1,18 | 0,67 | 0,67 | 0,29 | 0,29 |
| 800/1000 Nm | 8,5 | 2,2 | 1,2 | 1,2 | 0,48 | 0,53 |
| 2000 Nm | 9 | 2,2 | 1,2 | 1,2 | 0,48 | 0,53 |
Dimensões
| Torque | X | Y | Z | A | N-B | C | N-D | E | F |
|---|---|---|---|---|---|---|---|---|---|
| 50 Nm | 161 | 121 | 125 | Ø70 | 4-M8 | Ø50 | 4-M6 | 66 | 66 |
| 100 Nm | 188 | 145 | 127 | Ø70 | 4-M8 | Ø50 | 4-M6 | 100 | 90 |
| 200 a 1000 Nm | 268 | 255 | 164 | Ø125 | 4-M12 | Ø102 | 4-M10 | 140 | 130 |
Chaveta Ø máx. 38 mm. Dimensões de 2000 Nm sob consulta.
Aplicações
- Válvulas borboleta
- Válvulas esfera
- Válvulas macho
- Dampers
Perguntas frequentes
Qual a diferença entre TSR e Blue+ TIR?
O TSR é on-off, com indicador mecânico local e regime S2. O TIR é inteligente: aceita controle modulante 4–20 mA, tem display LCD, botoeira magnética e regime S4 com até 1200 partidas por hora.
Como é feita a ligação elétrica?
Por régua de bornes, com esquemas para monofásico, corrente contínua e trifásico. Nos trifásicos é importante seguir o intertravamento dos contatores.
Precisa especificar uma válvula?
Envie os dados do seu processo. A engenharia da TAG indica a válvula, o atuador e os acessórios certos para a sua aplicação.
