Válvulas de Controle

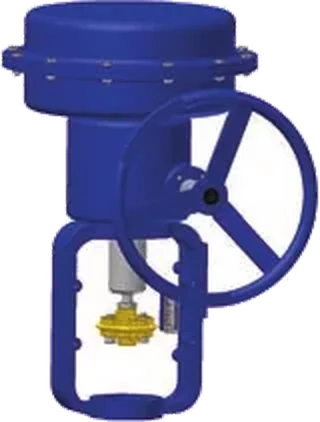

Válvula Globo de Controle – Série 100
Construção modular e flexível para controle de processo, com internos para cada condição de serviço: do microfluxo à cavitação severa e ao alto ruído.
- válvula globo de controle
- válvula globo pneumática
- válvula de controle globo gaiola
- válvula globo anticavitante
- válvula de controle atuador diafragma
| Tipo | Válvula de controle globo flangeada |
|---|---|
| Diâmetros | 1/2", 3/4", 1", 1.1/2", 2", 3", 4", 6", 8" e 10" |
| Classe de pressão | ASME B16.34 150, 300 e 600 · 900 e 1500 sob consulta |
| Face a face | ANSI/ISA 75.08.01 até classe 600 · ANSI/ISA 75.08.06 acima |
Como funciona
Na válvula globo, o obturador se move em linha reta contra a sede, variando a área de passagem. O desenho do obturador define a característica de vazão: igual porcentagem ou linear, de contorno ou em V.
A Série 100 é acionada por atuador pneumático mola-diafragma (tamanhos LH2, LH3 e LH4), em ação direta ou reversa, e aceita todos os tipos de posicionador do mercado.
Para serviços severos há internos balanceados guiados por gaiola, gaiolas anticavitantes de 1 e 2 estágios e gaiolas de baixo ruído de 1, 2 ou múltiplos estágios, que reduzem a pressão em etapas.
O engaxetamento com sistema live-loading atende os requisitos de controle de emissões fugitivas como padrão de fabricação.
Características
- Diâmetros de 1/2" a 10" (12" e acima sob consulta)
- Classes ASME B16.34 150, 300 e 600 (900 e 1500 sob consulta)
- Internos plug, em V, microfluxo, gaiola, anticavitante e baixo ruído
- Característica igual porcentagem ou linear
- Vedação classe IV padrão, V ou VI opcional (ANSI/FCI 70-2)
- Atuador mola-diafragma LH2, LH3 ou LH4, ação direta ou reversa
- Castelo padrão ou estendido para alta e baixa temperatura
- Atendimento à NACE e engaxetamento live-loading
Ficha técnica
| Tipo | Válvula de controle globo flangeada |
|---|---|
| Diâmetros | 1/2", 3/4", 1", 1.1/2", 2", 3", 4", 6", 8" e 10" |
| Classe de pressão | ASME B16.34 150, 300 e 600 · 900 e 1500 sob consulta |
| Face a face | ANSI/ISA 75.08.01 até classe 600 · ANSI/ISA 75.08.06 acima |
| Conexões | Flange com ressalto (FR) · junta anel (RTJ) classe 600 e acima |
| Corpo e castelo | Aço carbono WCB ou aço inox CF8M (1/2" a 3" por microfusão) |
| Obturador e sede | Inox 316, 316 com stellite no assentamento ou total, inox 410 temperado |
| Gaxetas | Grafite expandido trançado ou PTFE trançado |
| Classe de vazamento | IV (padrão) · V e VI (opcional), ANSI/FCI 70-2 |
| Característica | Igual porcentagem ou linear, de contorno ou em V |
| Atuador | Mola-diafragma LH2, LH3, LH4 · faixas de mola 0,2–1,0 e 0,8–2,4 bar · alimentação máx. 4 bar |
| Conexão pneumática | 1/4" NPT |
| Acessórios | Posicionadores, solenoides, chaves fim de curso e monitoramento |
Dados do catálogo técnico TAG Válvulas. Outras configurações sob consulta.
Tipos de internos
Escolha do interno conforme a condição de serviço.
| Interno | Indicado para | Diâmetros |
|---|---|---|
| Plug de contorno desbalanceado | Boa vedação em alta temperatura, fluidos com partículas, baixos diferenciais | 1/2" a 6" |
| Obturador tipo V | Alta capacidade de vazão, guiado pela sede | 1.1/2" a 4" |
| Microfluxo | Controle preciso em vazões muito baixas | 1/2" a 1" |
| Plug de contorno balanceado | Partículas em suspensão e altos diferenciais | 3" a 6" |
| Balanceado guiado por gaiola | Altos diferenciais de pressão | 2" a 10" |
| Anticavitante 1 estágio | Cavitação moderada; jatos direcionados ao centro | 1" a 10" |
| Anticavitante 2 estágios | Cavitação severa em grandes diferenciais | a partir de 2" |
| Baixo ruído 1 e 2 estágios | Ruído; divide a queda de pressão em etapas | 2" a 10" |
| Baixo ruído multiestágios | Alto nível de ruído; queda de pressão em labirinto | a partir de 3" |
Coeficiente de vazão (Cv)
Cv máximo por código de orifício e diâmetro do corpo.
| Código | Orifício (mm) | 1/2" | 3/4" | 1" | 1.1/2" | 2" | 3" | 4" | 6" |
|---|---|---|---|---|---|---|---|---|---|
| CR9 | 9,5 | 1,4 | 1,4 | 1,4 | – | – | – | – | – |
| C09 | 9,5 | 3,3 | 3,3 | 3,3 | – | – | – | – | – |
| C14 | 14 | 7 | 7 | 7 | 7 | – | – | – | – |
| C22 | 22 | – | – | 14 | 14 | 14 | – | – | – |
| C36 | 36 | – | – | – | 28 | 28 | 28 | – | – |
| C46 | 46 | – | – | – | – | 44 | 44 | 44 | 44 |
| Código | Orifício (mm) | 1/2" | 3/4" | 1" | 1.1/2" | 2" | 3" | 4" | 6" |
|---|---|---|---|---|---|---|---|---|---|
| CR9 | 9,5 | 1,4 | 1,4 | 1,4 | – | – | – | – | – |
| C09 | 9,5 | 3,3 | 3,3 | 3,3 | – | – | – | – | – |
| C14 | 14 | – | 7 | 7 | 7 | – | – | – | – |
| C22 | 22 | – | – | 16,7 | 16,7 | 16,7 | – | – | – |
| C36 | 36 | – | – | – | 34 | 34 | 34 | – | – |
| C46 | 46 | – | – | – | – | 48 | 48 | 48 | 48 |
| Código | M03 | M06 | M15 | M24 | M40 | M75 |
|---|---|---|---|---|---|---|
| Cv (1/2" a 1") | 0,03 | 0,06 | 0,15 | 0,24 | 0,40 | 0,76 |
| Código | Diâmetro | Cv igual % (PC) | Cv linear (LC) |
|---|---|---|---|
| C70 | 3" | 95 | 105 |
| C90 | 4" | 128 | 150 |
| C136 | 6" | 370 | 389 |
Atuador mola-diafragma
| Tamanho | Área do diafragma (pol²) | Curso máximo (mm) | Bitola da válvula |
|---|---|---|---|
| LH2 | 48 | 25 | 1/2" a 2" |
| LH3 | 94,7 | 38 | 1.1/2" a 6" |
| LH4 | 163,9 | 60 | 3" a 10" |
| Bitola | A cl. 150 | A cl. 300 | A cl. 600 | A 600 RTJ | Peso 150 | Peso 300 | Peso 600 |
|---|---|---|---|---|---|---|---|
| 1/2" | 184 | 190 | 203 | 203 | 5,4 | 5,9 | 6,1 |
| 3/4" | 184 | 194 | 206 | 206 | 5,6 | 6,7 | 6,9 |
| 1" | 184 | 197 | 210 | 210 | 6,3 | 7,8 | 8,2 |
| 1.1/2" | 222 | 235 | 251 | 251 | 9,0 | 12,0 | 13,2 |
| 2" | 254 | 267 | 286 | 289 | 14,7 | 17,0 | 18,6 |
| 3" | 298 | 318 | 337 | 340 | 35,0 | 40,5 | 43,1 |
| 4" | 352 | 368 | 394 | 397 | 57,8 | 66,9 | 80,5 |
| 6" | 451 | 473 | 508 | 511 | 111,8 | 129,4 | 163,4 |
| 8" | 543 | 568 | 610 | 613 | 181,0 | 218,0 | 281,0 |
| 10" | 673 | 708 | 752 | 755 | 397,0 | 435,0 | 493,0 |
Face a face conforme ANSI/ISA-75.08.01.
Aplicações
- Petroquímica
- Química
- Óleo e gás
- Papel e celulose
- Alimentos
- Farmacêutica
- Açúcar e álcool
- Vapor e utilidades
Perguntas frequentes
Quando usar a globo em vez da esfera segmentada VCEOS?
A globo é a escolha para alta queda de pressão, cavitação severa, ruído elevado e vapor em alta temperatura, graças aos internos com gaiola anticavitante e de baixo ruído. A VCEOS leva vantagem em capacidade de vazão, rangeabilidade e fluidos com sólidos.
Quais dados preciso enviar para o dimensionamento?
Fluido e estado, diâmetro e espessura da tubulação, pressões de entrada e saída, temperatura, vazão, densidade relativa, relação de calores específicos, pressão de vapor, temperatura crítica, viscosidade, pH, % de sólidos e delta P de fechamento.
A válvula atende emissões fugitivas?
Sim. O engaxetamento com live-loading atende as especificações de controle de emissões fugitivas como padrão de fabricação.
