Válvulas de Bloqueio Automáticas
Válvula Borboleta Wafer e Semi-Lug – Série VBT
Funcionamento simples, robusto e preciso para controle e bloqueio de diversos fluidos. Corpo em ferro nodular com pintura epóxi interna e externa e várias opções de disco e sede.
- válvula borboleta wafer
- válvula borboleta semi lug
- válvula borboleta com atuador pneumático

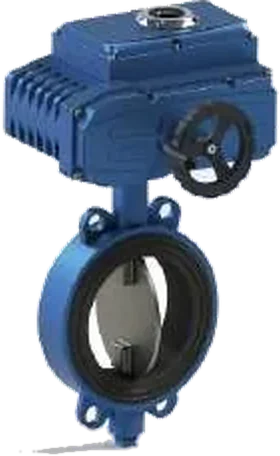

- válvula borboleta com atuador elétrico
- válvula borboleta ferro nodular
| Série | VBT |
|---|---|
| Corpo | Monobloco em ferro nodular ASTM A536 65-45-12 (outros materiais sob consulta) |
| Disco | Inox 304, inox 316, aço carbono ou ferro nodular |
| Norma / classe | API 609 A / ANSI 150 lbs |
Como funciona
O disco gira 90° em torno do eixo dentro do corpo. Aberto, fica paralelo ao fluxo; fechado, veda contra a sede de elastômero.
A Série VBT é montada entre flanges ANSI/ASME B16.5, no tipo wafer ou semi-lug, e tem base ISO 5211 para acoplar alavanca, caixa redutora ou atuador.
Para controle proporcional, a borboleta trabalha bem até cerca de 60° de abertura, onde a curva se aproxima da igual porcentagem. Para bloqueio on-off, usa-se de 0 a 90°.
Características
- Diâmetros de 1" a 14"
- Construção API 609 A, classe ANSI 150 lbs
- Montagem wafer ou semi-lug entre flanges ANSI/ASME B16.5
- Corpo monobloco em ferro nodular com pintura epóxi poliéster
- Disco em inox 304, inox 316, aço carbono ou ferro nodular
- Sedes em EPDM, Buna-N, Viton, NBR, SBR, neoprene, hypalon ou silicone
- Base de acoplamento ISO 5211

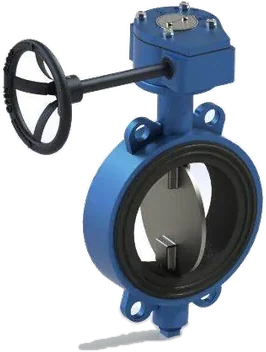

- Alavanca, caixa redutora, atuador pneumático ou elétrico
Ficha técnica
| Série | VBT |
|---|---|
| Corpo | Monobloco em ferro nodular ASTM A536 65-45-12 (outros materiais sob consulta) |
| Disco | Inox 304, inox 316, aço carbono ou ferro nodular |
| Norma / classe | API 609 A / ANSI 150 lbs |
| Montagem | Wafer ou semi-lug, flanges ANSI/ASME B16.5 |
| Base de acoplamento | ISO 5211 |
| Sede | EPDM, Buna-N, Viton, hypalon, silicone, neoprene, SBR, NBR |
| Ângulo de operação | 0 a 90° (1/4 de volta) |
| Pintura | Epóxi poliéster interna e externa |
| Temperatura de operação | -20 °C a 120 °C |
| Pressão máxima | 16 bar até 12" · 10 bar em 14" (a 90 °C) |
| Acionamento | Alavanca, caixa redutora, atuador pneumático ou atuador elétrico |
Dados do catálogo técnico TAG Válvulas. Outras configurações sob consulta.
Coeficiente de vazão (Cv)
Cv por diâmetro e ângulo de abertura do disco.
| DN | 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° |
|---|---|---|---|---|---|---|---|---|---|
| 2" (50) | 0,1 | 5 | 12 | 24 | 45 | 64 | 90 | 125 | 135 |
| 2.1/2" (65) | 0,2 | 8 | 20 | 37 | 65 | 98 | 144 | 204 | 220 |
| 3" (80) | 0,3 | 12 | 22 | 39 | 70 | 116 | 183 | 275 | 302 |
| 4" (100) | 0,5 | 17 | 36 | 78 | 139 | 230 | 364 | 546 | 600 |
| 5" (125) | 0,8 | 29 | 61 | 133 | 237 | 392 | 620 | 930 | 1022 |
| 6" (150) | 2 | 45 | 95 | 205 | 366 | 605 | 958 | 1437 | 1579 |
| 8" (200) | 3 | 89 | 188 | 408 | 727 | 1202 | 1903 | 2854 | 3136 |
| 10" (250) | 4 | 151 | 320 | 694 | 1237 | 2047 | 3240 | 4859 | 5340 |
| 12" (300) | 5 | 234 | 495 | 1072 | 1911 | 3162 | 5005 | 7507 | 8250 |
| 14" (350) | 6 | 338 | 715 | 1549 | 2761 | 4568 | 7230 | 10844 | 11917 |
Cv: vazão de água limpa a 60 °F, em galões/min, com ΔP de 1 psi e válvula na abertura indicada.
Dimensões
| Bitola | A (ANSI) | A (DIN) | B | C | D | E | Flange ISO | F | G | H | I | Furos | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2" | 121 | 125 | 68 | 109 | 19 | 36 | F05 | 8 | 9 | 41,6 | 50,8 | 4 | 2,8 |
| 2.1/2" | 140 | 145 | 77 | 115 | 21 | 36 | F07 | 10 | 9 | 43,8 | 63,5 | 4 | 3,6 |
| 3" | 152 | 160 | 83 | 135 | 19 | 36 | F07 | 10 | 9 | 44,7 | 76,2 | 8 | 3,95 |
| 4" | 190 | 180 | 107 | 144 | 28 | 41 | F07 | 10 | 11 | 50,9 | 101,6 | 4 | 5,4 |
| 5" | 216 | 210 | 121 | 166 | 32 | 43 | F07 | 10 | 14 | 53,6 | 127 | 4 | 7 |
| 6" | 241 | 240 | 144 | 180 | 38 | 43 | F07 | 10 | 14 | 55,0 | 152,4 | 4 | 8,4 |
| 8" | 298 | 295 | 175 | 227 | 41 | 54 | F10 | 12 | 17 | 60,1 | 203,2 | 4 | 14,2 |
| 10" | 362 | 355 | 217 | 251 | 57 | 46 | F10 | 12 | 22 | 66 | 254 | 4 | 19,2 |
| 12" | 432 | 410 | 235 | 286 | 48 | 51 | F10 | 12 | 22 | 75,8 | 304,8 | 4 | 26,75 |
| 14" | 476 | 470 | 266 | 310 | 46 | 60 | F10/12 | 12 | 27 | – | 355,6 | 4 | 32,3 |
Como especificar
| Campo | Opções |
|---|---|
| Série / DN | VBT · 1" a 14" |
| Corpo | 1 Wafer · 2 Semi-lug |
| Material do corpo | 1 Ferro fundido nodular ASTM A536 65-45-12 |
| Material do disco | 1 Ferro nodular · 2 Aço carbono · 3 Inox 304 · 4 Inox 316 |
| Sede | 1 EPDM · 2 Buna-N · 3 Viton · 4 NBR · 5 SBR · 6 Neoprene · 7 Hypalon · 8 Silicone |
| Acionamento | 1 Alavanca · 2 Caixa redutora · 3 Pneumático · 4 Elétrico |
| Exemplo | VBT-4-2-1-4-1-4: DN 4", semi-lug, corpo em ferro nodular, disco inox 316, sede EPDM, atuador elétrico |
Aplicações
- Óleo e gás
- Papel e celulose
- Química e petroquímica
- Alimentos
- Farmacêutica
- Bebidas
- Tratamento de água
- Mineração
Perguntas frequentes
A borboleta VBT pode controlar vazão?
Sim, com atuador e posicionador, principalmente até cerca de 60° de abertura, faixa em que a curva se aproxima da igual porcentagem. Acima disso, o uso recomendado é on-off.
Wafer ou semi-lug?
A wafer fica entre dois flanges presa pelos parafusos passantes. A semi-lug tem orelhas que facilitam a centralização e a montagem entre flanges.
Qual sede escolher?
EPDM para água e efluentes, Buna-N e NBR para óleos e hidrocarbonetos, Viton para químicos agressivos e temperaturas mais altas. A TAG indica a sede conforme o fluido.
Precisa especificar uma válvula?
Envie os dados do seu processo. A engenharia da TAG indica a válvula, o atuador e os acessórios certos para a sua aplicação.
