Atuadores
Atuador Elétrico 1/4 de Volta de Alto Desempenho – Linha AEQT
Atuador elétrico de 1/4 de volta com redutor planetário, validado para mais de 100.000 ciclos e 100% testado no torque máximo. Do modelo básico ao inteligente com protocolos de comunicação.
- atuador elétrico 1/4 de volta
- atuador elétrico inteligente
- atuador elétrico Modbus
- atuador elétrico Profibus
- atuador elétrico à prova de explosão
| Tipo | Atuador elétrico 1/4 de volta |
|---|---|
| Faixa de torque | 20 a 2300 Nm direto · até 20.000 Nm com caixa redutora |
| Tempo de operação | 11 a 155 s conforme modelo |
| Temperatura ambiente | -25 a 70 °C |
Como funciona

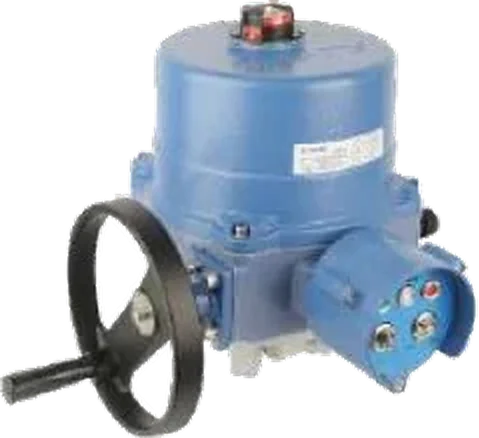

O AEQT usa um conjunto de engrenagens planetárias: de 6 a 7 dentes ficam sempre em contato, distribuindo melhor os esforços que um sistema pinhão-cremalheira. O acionamento manual é seguro, sem embreagem, e desacopla automaticamente na operação motorizada.
A proteção de torque desliga o atuador se a válvula travar. O motor tem isolamento classe F com sensor térmico (classe H opcional), há correção automática de sequência de fase e um aquecedor interno evita condensação.

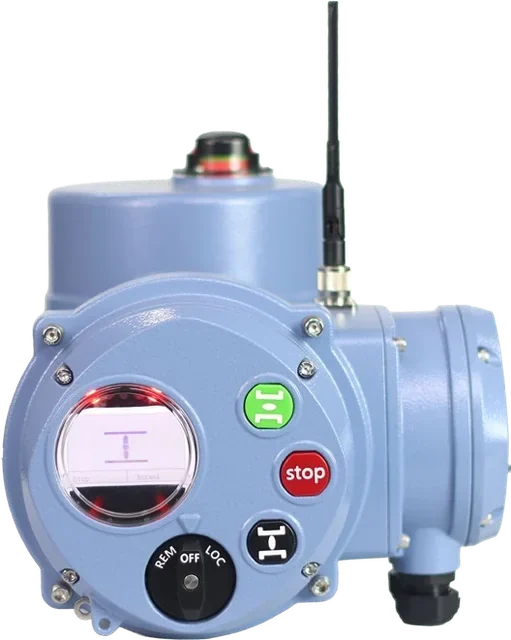

A versão inteligente traz display LCD com indicação de % de abertura, ajuste por botões não intrusivos, proteção por senha, gravação de dados, diagnósticos e comunicação Modbus, Profibus DP, HART ou Wi-Fi (IoT).
Características
- Torque direto de 20 a 2300 Nm · até 20.000 Nm com caixa redutora
- Modelos básico, básico integral, integral e inteligente
- Controle on-off ou modulante 4–20 mA, 0–10 V ou 2–10 V
- Modbus, Profibus DP, HART e Wi-Fi (IoT)
- IP67 (IP68 opcional)
- Versões à prova de explosão, com bateria ou retorno por mola para falha segura
- Redutor planetário e flange de montagem substituível
- Validado para mais de 100.000 ciclos
Ficha técnica
| Tipo | Atuador elétrico 1/4 de volta |
|---|---|
| Faixa de torque | 20 a 2300 Nm direto · até 20.000 Nm com caixa redutora |
| Tempo de operação | 11 a 155 s conforme modelo |
| Temperatura ambiente | -25 a 70 °C |
| Ruído | < 75 dB a 1 m |
| Grau de proteção | IP67 (IP68 opcional) |
| Montagem | ISO 5211 |
| Motor | Classe F com proteção térmica 135 °C (classe H opcional) |
| Ciclo de trabalho | On-off: S2 15 min · modulante: S4 50% · menos de 600 partidas/h |
| Tensões | Monofásico 24, 120, 240 V · trifásico 220, 380, 440, 480 V (60 Hz) |
| Sinal modulante | 4–20 mA, 0–10 V ou 2–10 V |
| Feedback | Contato seco on-off, aberto/fechado e transmissão de posição 4–20 mA |
| Resistência a vibração | Conforme JB/T 8219 |
| Cabos elétricos | 2 × PG13,5 (< 100 Nm) · 2 × PG16 (> 100 Nm) |
Dados do catálogo técnico TAG Válvulas. Outras configurações sob consulta.
Torques e tempos de operação
| Modelo | Potência (W) | Torque (Nm) | Tempo 24 Vcc (s) | Tempo CA mono / tri (s) | Flange ISO 5211 |
|---|---|---|---|---|---|
| AEQT 50 | 10 | 50 | 10 | 15 (somente mono) | F03 / F05 / F07 |
| AEQT 100 | 40 | 100 | 14 | 19 | F05 / F07 / F10 |
| AEQT 200 | 40 | 200 | 21 | 39 | F05 / F07 / F10 |
| AEQT 300 | 60 | 300 | 28 | 39 | F05 / F07 / F10 |
| AEQT 400 | 90 | 400 | 28 | 39 | F10 / F12 / F14 |
| AEQT 600 | 90 | 600 | 28 | 43 | F10 / F12 / F14 |
| AEQT 800 | 90 | 800 | 34 | 47 | F10 / F12 / F14 |
| AEQT 1000 | 120 | 1000 | 34 | 47 | F10 / F12 / F14 |
| AEQT 1300 | 120 | 1300 | 34 | 47 | F10 / F12 / F14 |
| AEQT 1700 | 200 | 1700 | – | 49 | F12 / F14 / F16 |
| AEQT 2000 | 200 | 2000 | – | 49 | F12 / F14 / F16 |
| AEQT 2300 | 200 | 2300 | – | 54 | F12 / F14 / F16 |
Modelos de 1700 a 2300 Nm sem versão 24 Vcc. CA: monofásico 110/220 V e trifásico 220/380/440 V.
Comparação entre versões
| Função | Básico (B) | Básico integral (M) | Integral (Y) | Inteligente (I) |
|---|---|---|---|---|
| Controle on-off | ✔ | ✔ | ✔ | ✔ |
| Controle modulante | – | ✔ | ✔ | ✔ |
| Indicador visual de posição | ✔ | ✔ | ✔ | ✔ |
| Lâmpadas local/remoto e falha | – | – | ✔ | ✔ |
| Display LCD com % de abertura | – | – | – | ✔ |
| Controle local por botões não intrusivos | – | – | ✔ | ✔ |
| Proteção de sobretorque e aquecedor interno | ✔ | ✔ | ✔ | ✔ |
| Correção automática de fase | ✔ | ✔ | ✔ | ✔ |
| Sinal 4–20 mA de posição | ✔ | ✔ | ✔ | ✔ |
| Contato de falha | – | ✔ | ✔ | ✔ |
| Gravação de dados e senha | – | – | – | ✔ |
| Modbus, Profibus, HART, IoT | – | – | – | ✔ |
Aplicações
- Válvulas borboleta
- Válvulas esfera
- Válvulas macho
- Dampers
- Saneamento
- Energia
Perguntas frequentes
Qual versão escolher?
Básico para on-off simples. Integral quando é preciso controle modulante e sinalização local/remoto. Inteligente para display, diagnósticos, senha, registro de dados e redes Modbus, Profibus, HART ou Wi-Fi.
Existe versão para falha segura?
Sim: com bateria de lítio ou com retorno por mola, que levam a válvula à posição segura na falta de energia. Há também modelo à prova de explosão.
Qual a vantagem do redutor planetário?
Mais dentes em contato ao mesmo tempo, o que distribui a carga, reduz desgaste e aumenta a confiabilidade em relação ao pinhão-cremalheira.
Precisa especificar uma válvula?
Envie os dados do seu processo. A engenharia da TAG indica a válvula, o atuador e os acessórios certos para a sua aplicação.
