Válvula Esfera de Bloqueio Automática On-Off
Bloqueio rápido e estanque com acionamento remoto. Entregamos o conjunto completo: válvula, atuador pneumático ou elétrico, solenoide e monitor de posição.
- válvula esfera automática

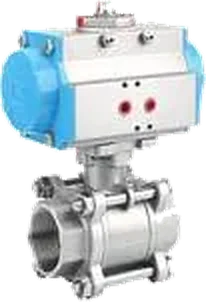

- válvula esfera com atuador pneumático

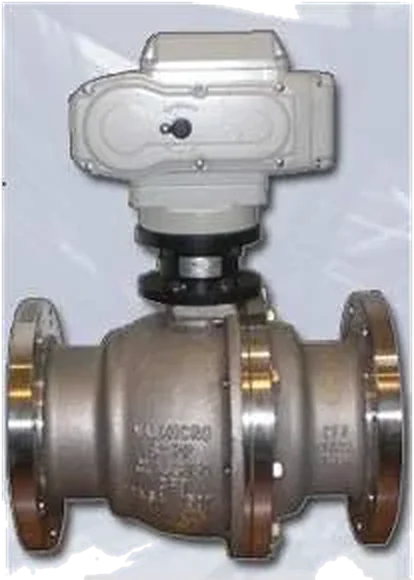

- válvula esfera com atuador elétrico
- válvula esfera tripartida
- válvula esfera on-off
| Séries | TB 150 e TB 300 — flangeadas, bipartidas · TT 300 e TT 800 — roscadas, tripartidas · passagem plena |
|---|---|
| Diâmetros | 1/2" a 10" (outros sob consulta) |
| Classes | 150, 300 e 800 lbs |
| Extremidades | Rosca NPT ou BSP · solda SW ou BW · flange com ressalto (RF) ou face plana (FF) |
Como funciona
A válvula esfera gira 90° para abrir ou fechar. Aberta, o furo da esfera fica alinhado com a tubulação, com passagem plena e mínima perda de carga. Fechada, a esfera veda contra as sedes.
A linha TAG tem modelos flangeados bipartidos (TB 150 e TB 300) e roscados tripartidos (TT 300 e TT 800), em aço carbono ou inox fundidos, todos com base para montagem de atuador.
O atuador pode ser pneumático, de simples ação com retorno por mola (falha segura) ou dupla ação, ou elétrico. A automação se completa com solenoide 3/2 ou 5/2 vias e monitor de posição com micro switches ou sensores.
Características
- Diâmetros de 1/2" a 10"
- Conexão flangeada ou roscada (NPT, BSP), solda SW ou BW
- Classes 150, 300 e 800 lbs
- Modelos bipartidos e tripartidos, passagem plena
- Corpo em aço carbono WCB ou inox CF8 / CF8M
- Sedes em PTFE, PTFE + fibra de vidro ou AT
- Atuadores pneumáticos e elétricos
- Solenoide e monitor de posição à prova de tempo ou explosão
Ficha técnica
| Séries | TB 150 e TB 300 — flangeadas, bipartidas · TT 300 e TT 800 — roscadas, tripartidas · passagem plena |
|---|---|
| Diâmetros | 1/2" a 10" (outros sob consulta) |
| Classes | 150, 300 e 800 lbs |
| Extremidades | Rosca NPT ou BSP · solda SW ou BW · flange com ressalto (RF) ou face plana (FF) |
| Corpo e tampas | ASTM A216 WCB · ASTM A351 CF8 · ASTM A351 CF8M |
| Esfera | ASTM A351 CF8 ou CF8M |
| Haste | AISI 304, AISI 316 ou especial |
| Sedes | PTFE, PTFE + fibra de vidro, AT |
| Parafusos e porcas | Aço carbono, AISI 304 ou AISI 316 |
| Atuador | Pneumático simples ação (retorno por mola, falha segura) ou dupla ação · elétrico |
| Solenoide | 3/2 ou 5/2 vias · 24 Vcc, 110 Vca ou 220 Vca · à prova de tempo ou de explosão |
| Monitor de posição | 2 micro SPDT, 2 sensores indutivos ou 2 sensores magnéticos |
Dados do catálogo técnico TAG Válvulas. Outras configurações sob consulta.
Tabelas de torque
Torque de operação da válvula (Nm) por material da sede.
| Bitola | DN | PTFE | PTFE + FV | AT |
|---|---|---|---|---|
| 1/2" | 15 | 3,7 | 3,8 | 3,9 |
| 3/4" | 20 | 5,5 | 6,1 | 6,3 |
| 1" | 25 | 10,3 | 10,4 | 10,6 |
| 1.1/2" | 40 | 17,5 | 24,0 | 25,0 |
| 2" | 50 | 24,0 | 32,0 | 40,0 |
| 2.1/2" | 65 | 32,0 | 40,0 | 63,0 |
| 3" | 80 | 55,0 | 70,0 | 82,0 |
| 4" | 100 | 120,0 | 165,0 | 193,0 |
| 6" | 150 | 350,0 | 390,0 | 410,0 |
| 8" | 200 | 730,0 | 800,0 | 810,0 |
| 10" | 250 | 1000,0 | 1150,0 | 1160,0 |
Para classe 300, multiplicar por 1,2.
| Bitola | DN | PTFE | PTFE + FV | AT |
|---|---|---|---|---|
| 1/2" | 15 | 3,9 | 4,0 | 4,2 |
| 3/4" | 20 | 5,7 | 6,4 | 7,2 |
| 1" | 25 | 10,6 | 10,8 | 11,8 |
| 1.1/2" | 40 | 18,2 | 24,0 | 30,0 |
| 2" | 50 | 28,0 | 47,0 | 49,0 |
| 2.1/2" | 65 | 47,0 | 60,0 | 67,0 |
| 3" | 80 | 72,0 | 90,0 | 102,0 |
Para dimensionar o atuador: sede em PTFE × 1,10 · uso em vapor × 1,25 · sede para alta temperatura (AT) × 1,30. Outros diâmetros sob consulta.
Como especificar
Exemplo da chave de codificação do catálogo TAG.
| Campo | Significado |
|---|---|
| TT300-1 | Válvula tripartida classe 300, passagem plena |
| 8844 | Parafusos em aço carbono · corpo e tampas WCB · esfera CF8 · haste AISI 304 |
| P | Sedes e junta em PTFE |
| 2"-NPT | Diâmetro 2", conexão rosca NPT |
| 1145 | Atuador pneumático simples ação · solenoide 110 V · à prova de tempo · 5/2 vias |
| 55 | Monitor de posição à prova de tempo com 2 micro SPDT |
Aplicações
- Água e efluentes
- Ar comprimido
- Vapor
- Química
- Alimentos e bebidas
- Óleo e gás
Perguntas frequentes
Atuador pneumático ou elétrico?
Com ar comprimido disponível, o pneumático é mais rápido e permite falha segura por mola. Sem rede de ar ou em locais remotos, o elétrico é a melhor opção.
Como calcular o torque do atuador?
Parta do torque da tabela para o diâmetro e a sede da válvula e aplique os fatores: PTFE × 1,10, vapor × 1,25, sede AT × 1,30. Para classe 300 flangeada, multiplique antes por 1,2.
A TAG fornece válvulas especiais?
Sim: válvulas tripartidas diversoras (3 vias), válvulas esfera em PP ou PEAD com atuador e válvulas borboleta automatizadas.
