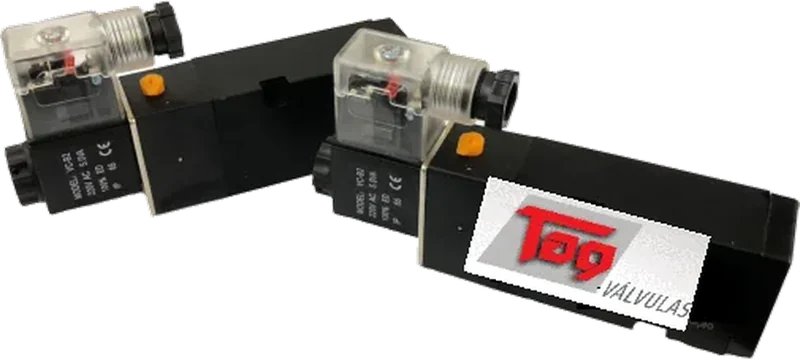

Válvula Solenoide NAMUR para Atuador Pneumático
Desenho simples e compacto em alumínio, com montagem direta no atuador pelo padrão NAMUR. Acompanha parafusos e anéis de vedação.
- válvula solenoide NAMUR
- válvula solenoide 5/2 vias
- válvula solenoide 3/2 vias
- solenoide para atuador pneumático
- válvula solenoide 24 Vcc
| Tensão de alimentação | 220 Vca · 110 Vca · 24 Vcc · 12 Vcc |
|---|---|
| Limite de tensão | -15% a +10% |
| Corrente | 14 mA (220 Vca) · 27 mA (110 Vca) · 125 mA (24 Vcc) · 250 mA (12 Vcc) |
| Potência | 5,5 W |
Como funciona
A solenoide é o elo entre o sinal elétrico do painel e o ar que movimenta o atuador. Ao energizar a bobina, ela direciona o ar comprimido para as câmaras do atuador.
A versão 3/2 vias comanda atuadores de simples ação (retorno por mola). A versão 5/2 vias comanda atuadores de dupla ação.
A conexão NAMUR dispensa tubulação entre solenoide e atuador, o que torna a instalação rápida e reduz pontos de vazamento.
Características
- Padrão NAMUR, montagem direta no atuador
- 3/2 vias ou 5/2 vias
- Bobinas 220 Vca, 110 Vca, 24 Vcc ou 12 Vcc
- Pressão de 1,5 a 9 bar (máx. 12 bar)
- Construção em alumínio
- Não requer lubrificação
- Até 4 ciclos por segundo
- Grau de proteção IP65
Ficha técnica
| Tensão de alimentação | 220 Vca · 110 Vca · 24 Vcc · 12 Vcc |
|---|---|
| Limite de tensão | -15% a +10% |
| Corrente | 14 mA (220 Vca) · 27 mA (110 Vca) · 125 mA (24 Vcc) · 250 mA (12 Vcc) |
| Potência | 5,5 W |
| Fluido | Ar comprimido |
| Vias | 5/2 (5 portas, 2 posições) ou 3/2 (3 portas, 2 posições) |
| Pressão de operação | 0,15 a 0,90 MPa (1,5 a 9 bar) · máx. 1,2 MPa |
| Pressão de teste | 1,2 MPa (12 bar) |
| Temperatura | -5 a 60 °C |
| Material | Alumínio |
| Lubrificação | Não necessária |
| Frequência máxima | 4 ciclos por segundo |
| Grau de proteção | IP65 · isolação classe B |
| Conexão de controle | 1/4" |
Dados de referência. Modelos, diâmetros, materiais e classes de pressão conforme catálogo do fabricante e aplicação. Consulte a engenharia da TAG.
Aplicações
- Atuadores pneumáticos de simples ação
- Atuadores pneumáticos de dupla ação
- Válvulas esfera e borboleta automatizadas
Perguntas frequentes
3/2 ou 5/2 vias?
3/2 vias para atuador de simples ação (com mola). 5/2 vias para atuador de dupla ação.
Há versão para área classificada?
Sim, solenoides à prova de explosão estão disponíveis sob consulta, assim como bobinas em outras tensões.
