Posicionador de Válvulas HART® – VVP10-H
Posicionador inteligente da família HART® da TAG para atuadores lineares e rotativos, simples ou dupla ação, com sensor de posição sem contato e diagnósticos avançados.
- posicionador HART
- posicionador inteligente
- posicionador de válvula
- posicionador eletropneumático 4-20 mA
- posicionador sensor hall
| Desempenho | Linearidade < ±0,1% · resolução, repetibilidade e histerese < 0,1% do fundo de escala |
|---|---|
| Sensor de posição | Efeito Hall, sem contato mecânico, local ou remoto |
| Alimentação | 4–20 mA sem polaridade · impedância 500 Ω / 20 mA |
| Retorno de posição (opcional) | 4–20 mA, 12–45 Vcc, isolamento 1500 Vcc |
Como funciona
O VVP10-H recebe o setpoint pelo loop 4–20 mA e executa um algoritmo PID com a leitura de posição de um sensor Hall, sem contato mecânico. A corrente de controle aciona a bobina eletromagnética do módulo I/P, que posiciona a válvula.
A configuração, calibração e os diagnósticos são feitos via HART 7 (configurador, EDDL ou FDT/DTM) ou localmente com chave magnética. Há auto calibração de posição e autossintonia PID.

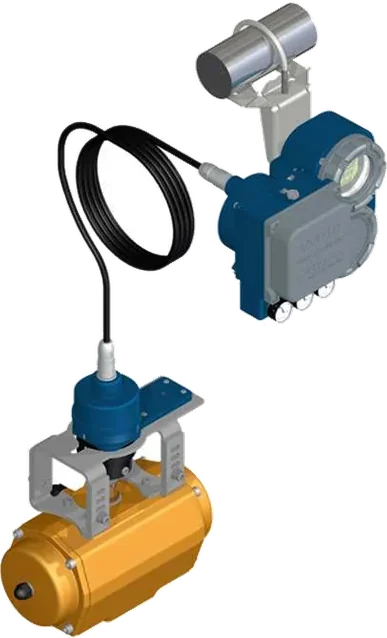

Para locais com alta vibração, alta temperatura (até 105 °C no sensor) ou difícil acesso, existe a opção de sensor remoto. Modelos opcionais têm sensores de pressão, 2 entradas digitais de fim de curso e 2 saídas para solenoide de segurança.
Características
- Protocolo HART® 7 (PROFIBUS PA opcional)
- Sensor de posição Hall sem contato, local ou remoto
- Retorno analógico de posição 4–20 mA (NAMUR NE 43)
- Auto calibração de posição e autossintonia PID
- Diagnósticos: assinatura da válvula (FST), PST e step response
- Curso linear 3 a 150 mm · rotativo 30 a 120°
- LCD de 5 dígitos rotativo com bargraph
- Intrinsecamente seguro e à prova de explosão · IP66
Ficha técnica
| Desempenho | Linearidade < ±0,1% · resolução, repetibilidade e histerese < 0,1% do fundo de escala |
|---|---|
| Sensor de posição | Efeito Hall, sem contato mecânico, local ou remoto |
| Alimentação | 4–20 mA sem polaridade · impedância 500 Ω / 20 mA |
| Retorno de posição (opcional) | 4–20 mA, 12–45 Vcc, isolamento 1500 Vcc |
| Comunicação | HART 7 ou PROFIBUS PA · EDDL e FDT/DTM · chave magnética local |
| Área classificada | Intrinsecamente seguro e à prova de explosão (exceto modelo remoto) |
| Pressão de alimentação | 1,4 a 9,65 bar (20 a 140 psi), ar conforme ANSI/ISA S7.0.01 |
| Consumo de ar | 6 L/min a 2,8 bar · 9,5 L/min a 5,5 bar |
| Capacidade de vazão | 283 L/min a 8 bar |
| Caracterização | Linear, igual porcentagem, abertura rápida ou tabela de 16 pontos |
| Temperatura | -40 a 85 °C · sensor remoto até 105 °C |
| Curso | Linear 3 a 150 mm · rotativo 30 a 120° |
| Tipo de ação | Direta e reversa, simples e dupla, ar para abrir ou fechar |
| Conexões | Elétrica 1/2"-14 NPT · pneumática 1/4"-18 NPT · manômetro 1/8"-27 NPT |
| Invólucro e peso | Alumínio (3 kg) ou inox (6 kg) · IP66 |
Dados de referência. Modelos, diâmetros, materiais e classes de pressão conforme catálogo do fabricante e aplicação. Consulte a engenharia da TAG.
Aplicações
- Válvulas de controle globo
- Válvulas esfera segmentada
- Válvulas borboleta de controle
- Atuadores lineares e rotativos
- Alta vibração e temperatura
Perguntas frequentes
O VVP10-H serve para atuador de simples e dupla ação?
Sim. É adequado à maioria dos atuadores lineares e rotativos, simples ou dupla ação, com suportes universais de montagem.
O que é o teste de curso parcial (PST)?
É um diagnóstico que movimenta a válvula em uma pequena parte do curso, com o processo rodando, para confirmar que ela não está travada. Ajuda a predizer a necessidade de manutenção.
Para que serve o sensor remoto?
Separa o sensor de posição da eletrônica em aplicações com alta vibração, alta temperatura ou difícil acesso. Essa opção não tem certificação à prova de explosão.
Precisa especificar uma válvula?
Envie os dados do seu processo. A engenharia da TAG indica a válvula, o atuador e os acessórios certos para a sua aplicação.
