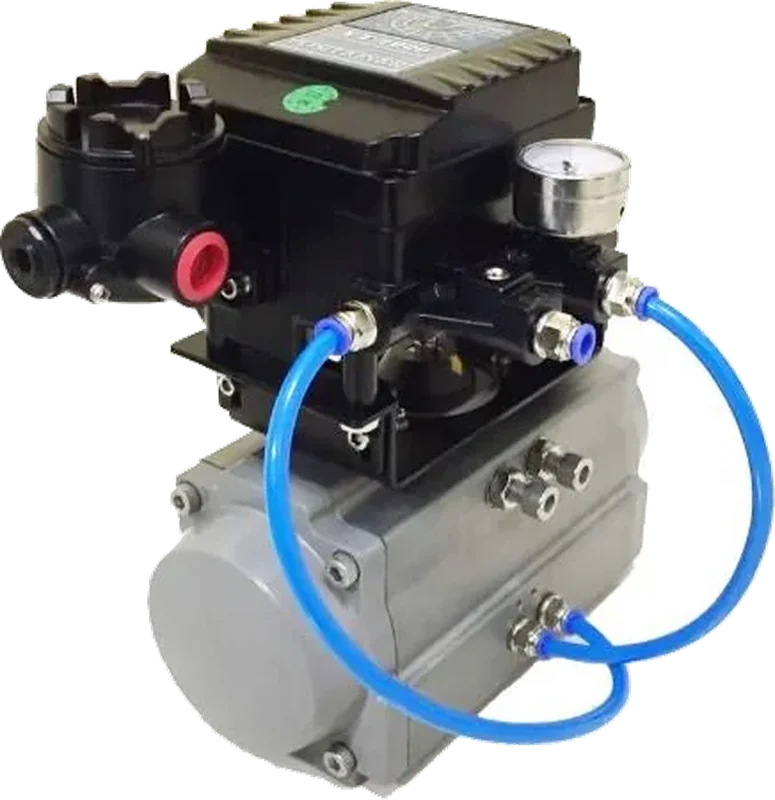

Posicionador Eletropneumático com Feedback – YT-1000R
Para quando o on-off não basta: o posicionador transforma o atuador pneumático em controle proporcional, dosando a abertura da válvula pelo sinal de 4–20 mA.
- posicionador eletropneumático
- posicionador com feedback
- posicionador rotativo
- posicionador 4-20 mA
- posicionador à prova de explosão
| Ação | Simples ou dupla |
|---|---|
| Sinal de entrada | 4–20 mA DC |
| Impedância | 250 ± 15 Ω |
| Pressão de alimentação | 1,4 a 7,0 kgf/cm² |
Como funciona
O YT-1000R recebe o sinal de 4–20 mA do sistema de controle e posiciona o atuador pneumático proporcionalmente. O módulo de feedback devolve a posição real em 4–20 mA, com erro máximo de 0,5 mA.
A calibração é feita por botão SET em cinco pontos (4, 8, 12, 16 e 20 mA), com confirmação por LED. As teclas + e − ajustam o desvio do sinal de retorno.
Vem com suporte de fixação e pode ser configurado para simples ou dupla ação, nas versões linear ou rotativa.
Características
- Sinal de entrada 4–20 mA com feedback 4–20 mA
- Simples ou dupla ação
- Versões linear e rotativa
- À prova de explosão Exd II BT6
- Grau de proteção IP66
- Calibração em 5 pontos com LED
- Corpo em alumínio fundido
- Suporte de fixação incluso
Ficha técnica
| Ação | Simples ou dupla |
|---|---|
| Sinal de entrada | 4–20 mA DC |
| Impedância | 250 ± 15 Ω |
| Pressão de alimentação | 1,4 a 7,0 kgf/cm² |
| Curso | 10 a 150 mm |
| Conexão de ar | 1/4" NPT |
| Conexão de manômetro | 1/8" NPT |
| Entrada elétrica | PF 1/2" |
| À prova de explosão | Exd II BT6 |
| Grau de proteção | IP66 |
| Temperatura ambiente | -20 a +70 °C |
| Linearidade / histerese | ±2% FS / 1% FS |
| Sensibilidade / repetibilidade | ±0,5% FS |
| Consumo de ar / capacidade | 5 L/min / 80 L/min |
| Material e peso | Alumínio fundido · 2,7 kg |
Dados de referência. Modelos, diâmetros, materiais e classes de pressão conforme catálogo do fabricante e aplicação. Consulte a engenharia da TAG.
Aplicações
- Atuadores pneumáticos rotativos
- Válvulas borboleta de controle
- Válvulas esfera de controle
- Retrofit de válvulas on-off
Perguntas frequentes
Quando preciso de um posicionador?
Quando a válvula precisa dosar a vazão e não apenas abrir e fechar. O posicionador faz o controle proporcional pelo sinal de 4–20 mA.
Como calibrar o YT-1000R?
Pressione SET até o LED acender forte, aplique 4, 8, 12, 16 e 20 mA, confirmando cada ponto com SET. LED fixo ao final indica calibração correta; LED piscando indica que é preciso repetir.
Precisa especificar uma válvula?
Envie os dados do seu processo. A engenharia da TAG indica a válvula, o atuador e os acessórios certos para a sua aplicação.
